船用抽沙泵
产品简介:

      船陆两用卧式抽沙泵是参照两相流动理论设计的杂质泵,分为:200PN-24、200PN-28、250PN-15、250PN-30、250PN-35、250PN-40、300PN-51、350PN-24、350PN-31、350PN-32、350PN-45、400PN-26、450PN-78型,该泵经试验和工业运行测试,具有水力效率高、耐磨性能好的特点,在输送含有固体颗粒的介质时性能稳定。该泵适用于内陆河道疏浚、沿海围堤造地及煤矿、矿山、电厂等企业输送含固体颗粒的料浆等,输送介质浓度可达40%以上,介质颗粒可达50毫米。近几年在黄河流域、上海、浙江、天津、唐山等地广泛用于抽沙船机淤、吹沙船及陆上接力增压对泥浆进行长距离输送。

      适用于抽取建筑用沙、粉沙、淤泥、尾矿浆、矿砂、铁砂矿、污水处理厂沉淀物等。




    结构特点
   1、PN系列抽沙泵主要由泵体、叶轮、护板、泵盖、托架及轴承组件等组成。
    2、泵体、叶轮、护板的材质可由灰铸铁、耐磨合金及非金属耐磨材料制造,用户在定货时可根据用途选择。
    3、泵的轴密封采用填料密封,并在填料室加入高压冲洗清水,较好的保证了泵的正常运行。
    4、泵的转向从进水口看为逆时针,从进水口看泵的出口在水平方向的右边,如因现场需要出水口可在360度范围调整。

    结构见附图

船用抽沙泵结构图

   性能参数及性能曲线

船用抽沙泵性能曲线
船用抽沙泵性能曲线2
船用抽沙泵性能曲线3
船用抽沙泵性能曲线4
船用抽沙泵性能曲线5
船用抽沙泵性能曲线6

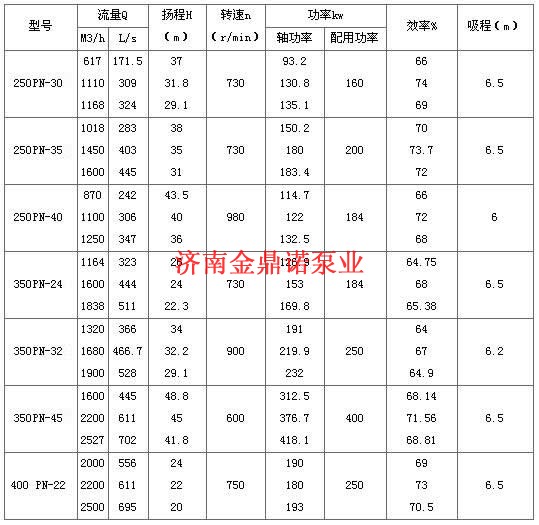

   性能参数

船用抽沙泵参数表

   使用注意事项

   1、抽沙泵在工作现场固定后,应先检查原动机主轴与泵主轴是否在同一轴线上,若不同轴应即作精准调整。
   2、泵的进出水管路应有承载支撑,避免管路重力施加于泵体。管路安装应从泵进出口法兰向外延伸,并立即做好支撑定位。
   3、抽沙泵工作时必须对填料室注入高压清水以保护轴封组件。主泵在正常工作时不得关闭高压清水泵。清水压力应大于泥浆泵工作压力。填料室组件在没有高压清水保护的情况下会很快磨损。
   4、泵性能表中的吸程是指常温清水条件下泵的抗汽蚀特性。在抽送泥沙作业时应尽可能使泵的进口压力为正压。泥沙中含有较大固体颗粒时泵的流量扬程也会受到影响,选型时应对介质情况予以考量。
   5、更换叶轮、衬板等易损件时应对叶轮与前后衬板的间隙进行调整,叶轮与衬板轴向间隙的大小对泵的性能和使用寿命有较大影响。
   6、请及时适量对轴承部位加注润滑油脂。
   7、泵在工作中出现异常震动、噪声及轴承温升过高时,应即停机检查。

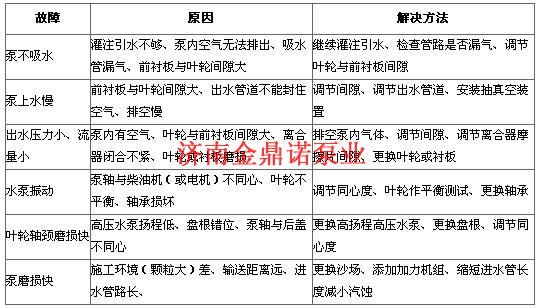

   故障原因及排除方法

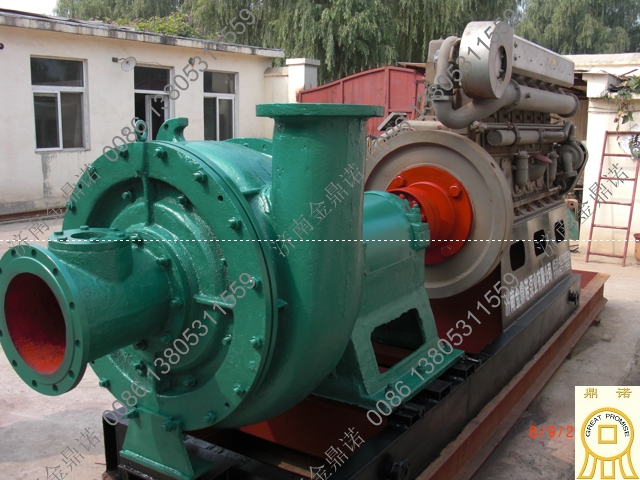

   各种配套机组
   该系列抽沙泵在各种行业得到广泛使用:
